液壓榨油機由于其高效的榨油方式和方便的操作保養，越來越多的受到消費者的青睞。
液壓榨油機自有的壓力控制和溫度控制是它的一大優點，這部分系統的存在很大的方便了用戶的使用，但是大部分使用者并不了解它的構造和原理，一旦遇到一些小問題很難處理，甚至可能會誤操作，傷害機器設備元件。
今天我們就這部分控制系統以圖形配以介紹的方式做個大概講解，大家可以對這部分系統有一個了解，以方便解決日常使用中可能會出現的問題。

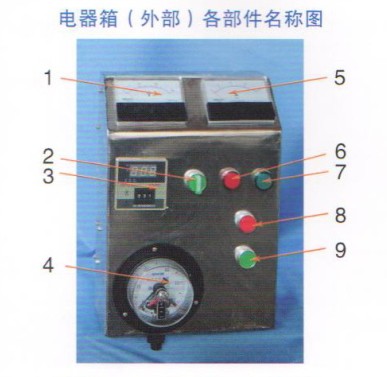

1.電壓表
2.加熱快關
3.溫控儀
4.壓力表
5.電流表
6.保壓指示燈
7.電源指示燈
8.按鈕開關啟動
9.停止按鈕
設備面板中的電壓表和電流表可以實時的顯示運行狀態下的電壓和電流值。通過壓力表可以直觀的檢測到榨膛壓力，方便了解機器的工作狀態。而溫控儀的存在使得整個加工過程非常容易控制溫度，使用時可以手動通過溫控儀設定加熱溫度，榨油機開始工作后進行升溫，通過溫控儀顯示實時的溫度變化，一旦達到設定溫度，升溫裝置就會自動關閉進行保溫。

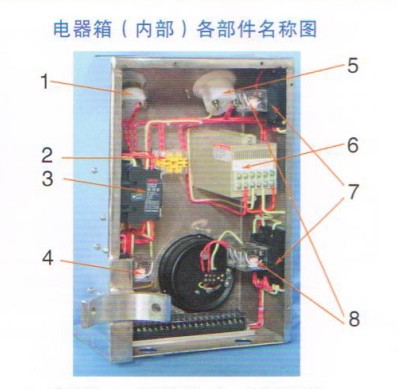

1.電流表

2.加熱開關
3.交流接觸器
4.繼電器
5.電壓表
6.溫控儀
7.繼電器座
8.繼電器
控制電路的接線如圖上所示，相關的電路圖可在網站上找到，方便檢修時使用。
特別注意：如果要進行電器箱部分的維修，必須保證要斷電落閘掛鎖，并要求不少于兩個人進行操作，在確保施工安全的前提下方才可以進行維修操作。
